STM32 ST-LINK utility下载

STM32 ST-LINK Utility是小编分享给大家的超实用单片机烧录工具，芯片数据上传与烧写都离不开它，不用驱动直接运行，keil直出hex文件，又快又好！这里是最新的4.2.0版本环境，有需要的直接来万能驱动网下载吧！

STM32 ST-LINK Utility经常用的软件介绍

这个经常用的软件工具其实主要就是配套“ST-LINK”这个下载工具一起应用于的上位机经常用的软件。因此应用于STM32 ST-LINK Utility上位机经常用的软件需要有一个ST-LINK工具才行。它的功能和J-Link对应的工具类似，用于烧写代码。

STM32 ST-LINK Utility经常用的软件主要的功能就是量产（批量下载代码的工具）。它也是比较实用的一个工具，当我们需要查看芯片Flash数据时，可以很快定位查找到想要的数据（前提是没有添加保护）。经常用的软件包含ST-Link驱动。若你安装了STM32 ST-LINK Utility经常用的软件，你的ST-Link就不用单独安装驱动了，可以直接应用于（比如Keil、IAR在线调试、下载等）。

STM32 ST-LINK Utility工具在产品开发过程中测试一些其他版本的代码，可以直接下载hex，而不用打开工程再编译去下载。当你开发完一个STM32产品，需要量产的时候，就可以用这个工具直接下载hex代码，对代码加密（读保护）。经常用的软件除了可以快速读取FLASH数据外，还可快速读取STM32芯片型号、ID、版本等信息。

STM32 ST-LINK Utility安装

STM32 ST-LINK Utility集成开发环境的安装比较简单（基本上就是一路Next下去）。还是按照常规安装教程（截图）讲述一下吧，以上面下载的“STM32 ST-LINK Utility v4.0.0 setup.exe”经常用的软件为例讲述。

操作系统要求：Windows XP、Windows 7、Windows 10，256M内存及以上、30M硬盘以上

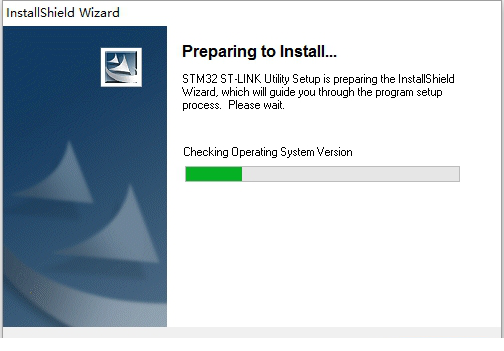

1、解压经常用的软件，双击“STM32 ST-LINK Utility v4.0.0.exe”，进入准备安装（解压）过程。

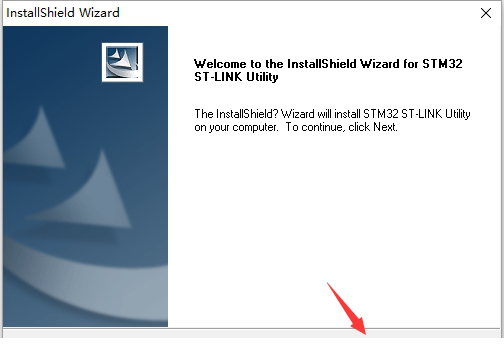

2、进入安装向导，点击“Next”。

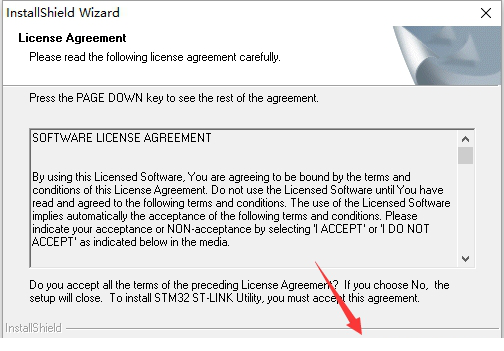

3、同意许可，点击“Yes”。

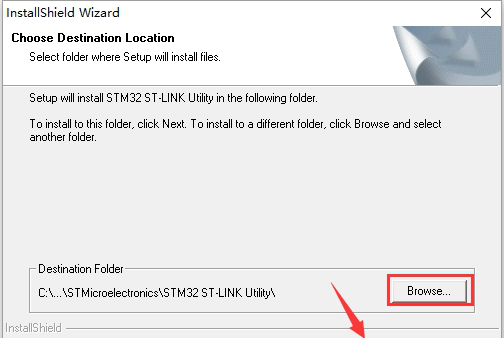

4、选择安装路径（这里默认），点击“Next”。

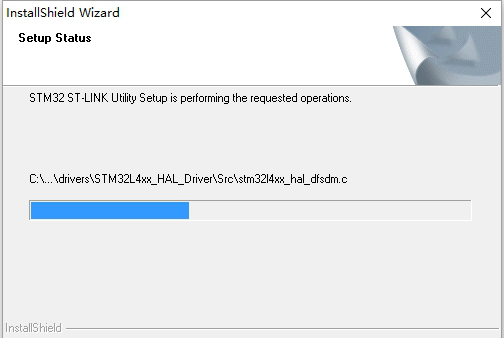

5、进入安装过程，不到一分钟时间。

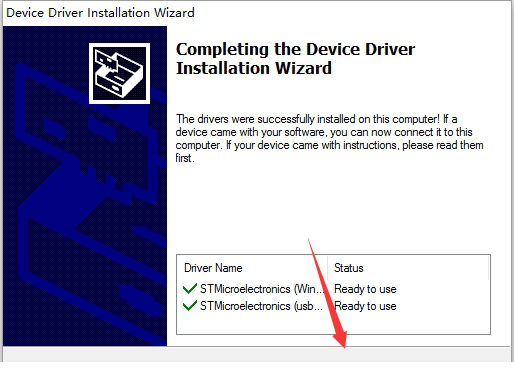

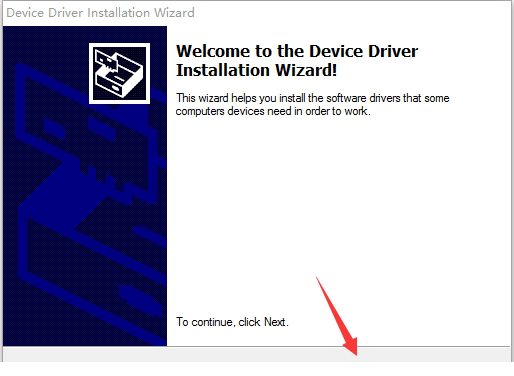

6、安装最后提示“安装驱动”，点击“下一步”，最后点击“完成”安装完成。

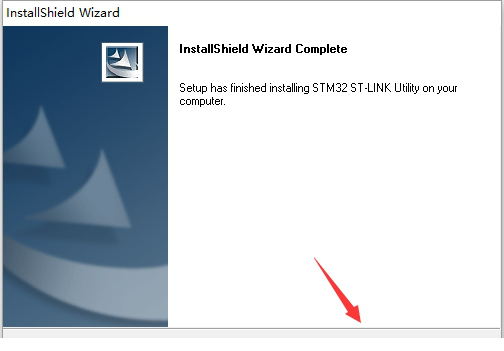

7、点击“Finish”完成上位机经常用的软件及ST-LINK驱动的安装。

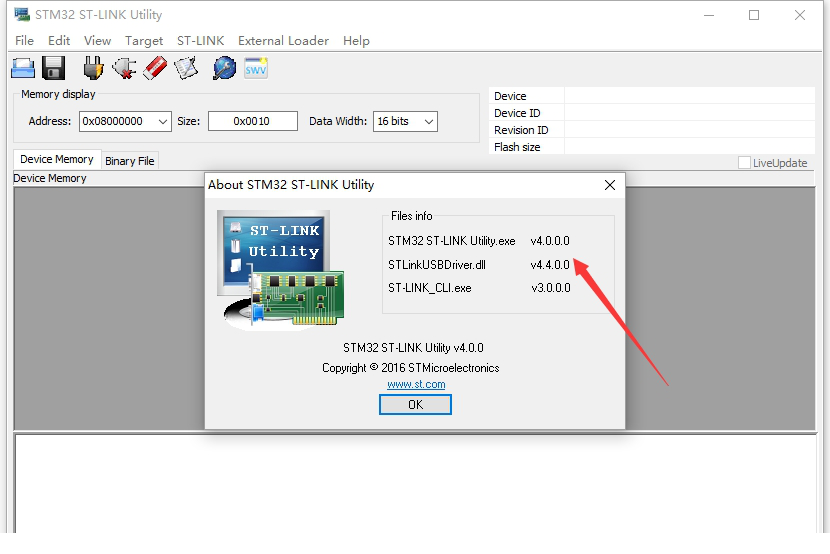

8、查看版本：打开经常用的软件-> Help - > About， 可以看见版本是更新了的。

STM32 ST-LINK Utility 4.0内容

最新版本的STM32 ST-LINK Utility v4.2.0 setup.exe安装包，安装包括固件V2.J29.S7

ST-LINK上位机经常用的软件，功能和J-Link对应的工具类似，用于烧写代码擦除芯片数据等等。

安装过程自动安装上位机驱动程序。打开HEX程序文件，也可直接将文件拖放到经常用的软件窗口中，应用于下载键下载程序。

经常用的软件版本号，点开上面的截图就能看得到：

STM32 ST-LINK utility V4.2.0.0

STLinkUSBDriver.dll v5.0.3.0,

ST-LINK_CLI.exe v3.2.0.0

STM32 ST-LINK Utility基本应用于方法

1、Keil和IAR生成hex的配置

STM32 ST-LINK Utility经常用的软件主要是下载程序（可执行hex文件），因此需要编程工具生成hex文件才行，下面将讲述常用工具Keil和IAR生成hex的配置。

A、Keil生成hex配置

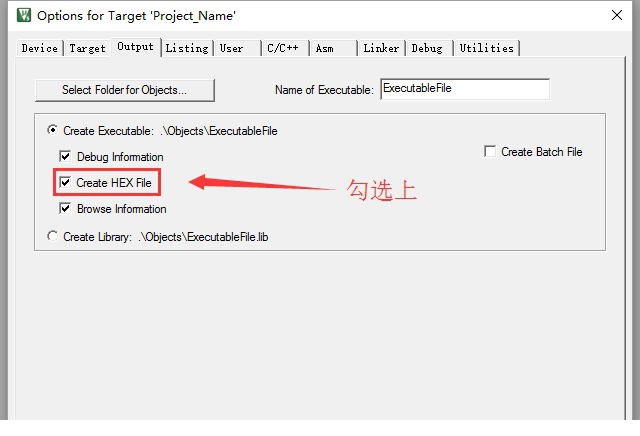

project ->Options for Target -> Output 勾选上“Create HEX File”（如下图）

B、IAR生成hex配置

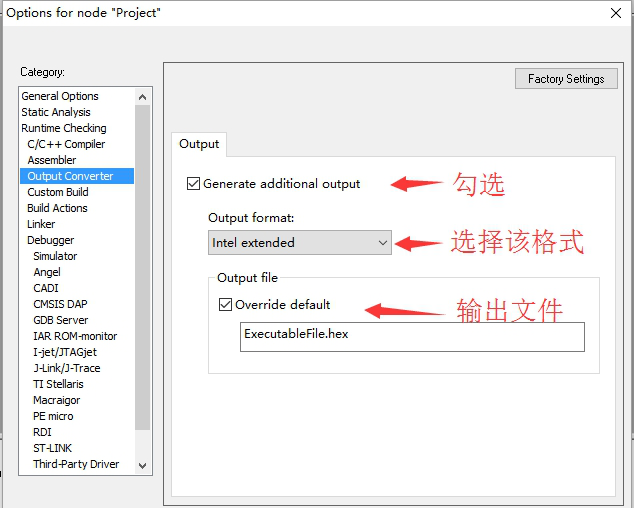

Project ->Options -> Output Coverter -> 勾选上“Generate additional output”、选择输出格式为“Intel extended”，再次设置输出名称就配置好了（如下图）。

2、读取STM32内部FLASH及芯片信息

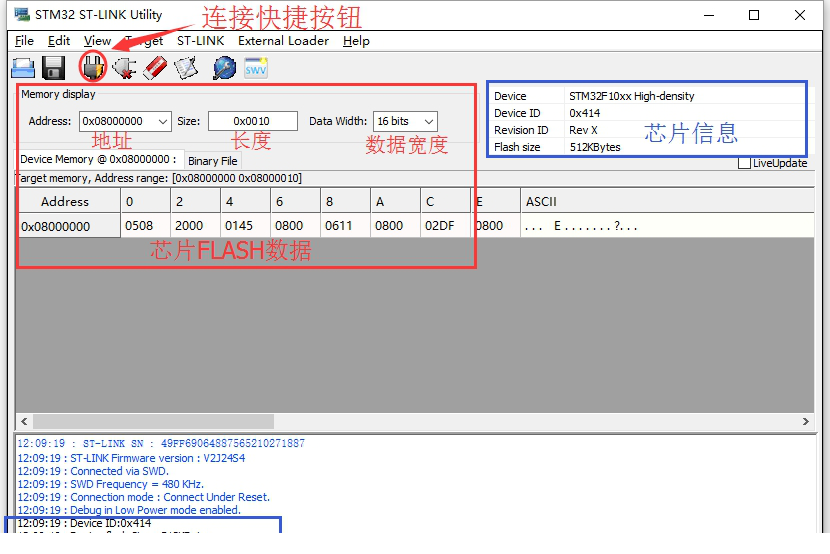

应用于ST-Link连接硬件（STM32芯片），打开STM32 ST-LINK Utility经常用的软件，连接芯片：Tarage  -> connect或直接点击连接快捷按钮（如下图）。

【读取FLASH信息的前提是没有添加读保护】

 点击“连接按钮”之前可以设置读取FLASH的起始地址、读取长度和数据显示的宽度。

3、打开程序（hex）

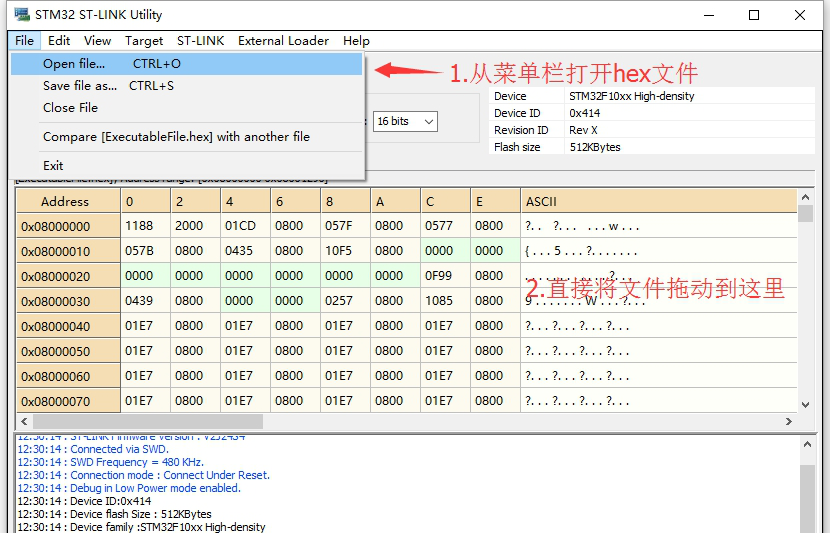

在上一步连接好芯片，并正确识别芯片之后，打开需要下载的程序（hex）文件。打开hex文件可以从菜单栏（File -> Open File）打开，也可以直接讲hex文件拖动到FLASH区域（就像从电脑复制文件到U盘一样）。

4、下载程序（hex）

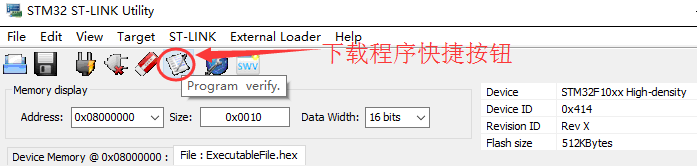

在上一步打开hex文件完成之后，点击“下载”（可以Taraget -> Program，也可以直接点击下载快捷按钮，如下图）

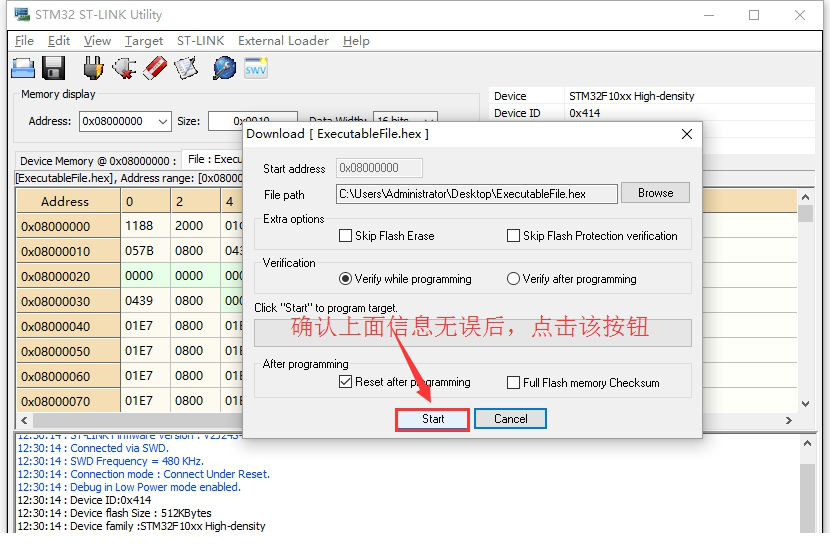

 弹出信息确认窗口，如hex文件路径、验证方式等，确认信息无误后点击“Start”开始下载程序。

 【如：我将可执行hex文件命名为“ExecutableFile.hex”，位于桌面】

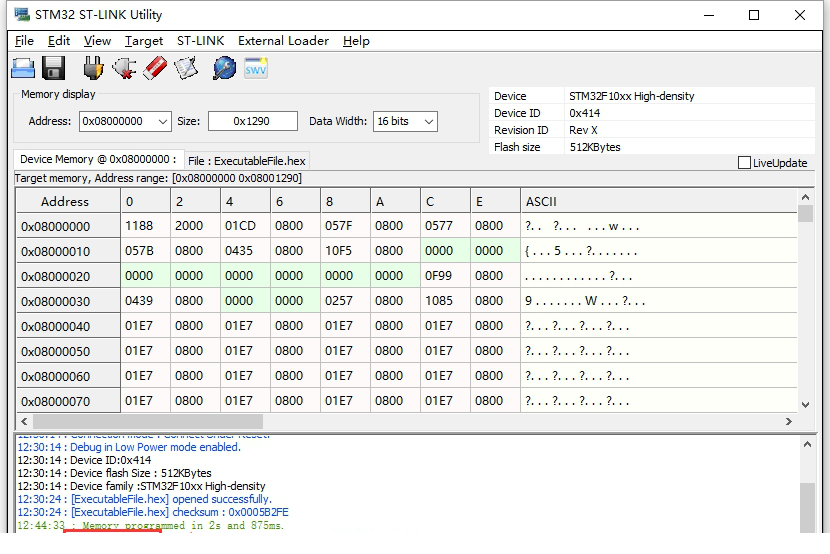

 下载过程时间长短与程序大小有关，一般都很快，出现“Verification...OK”，说明下载成功。

STM32 ST-LINK Utility v4.0.0更新说明

在V3.9.0基础上主要更新的内容：

A、除了应用于Flash界面对选项字节寄存器编程外，还可以应用于（binary/hex/srec）文件对选项字编程。

B、支持Windows10操作系统。
