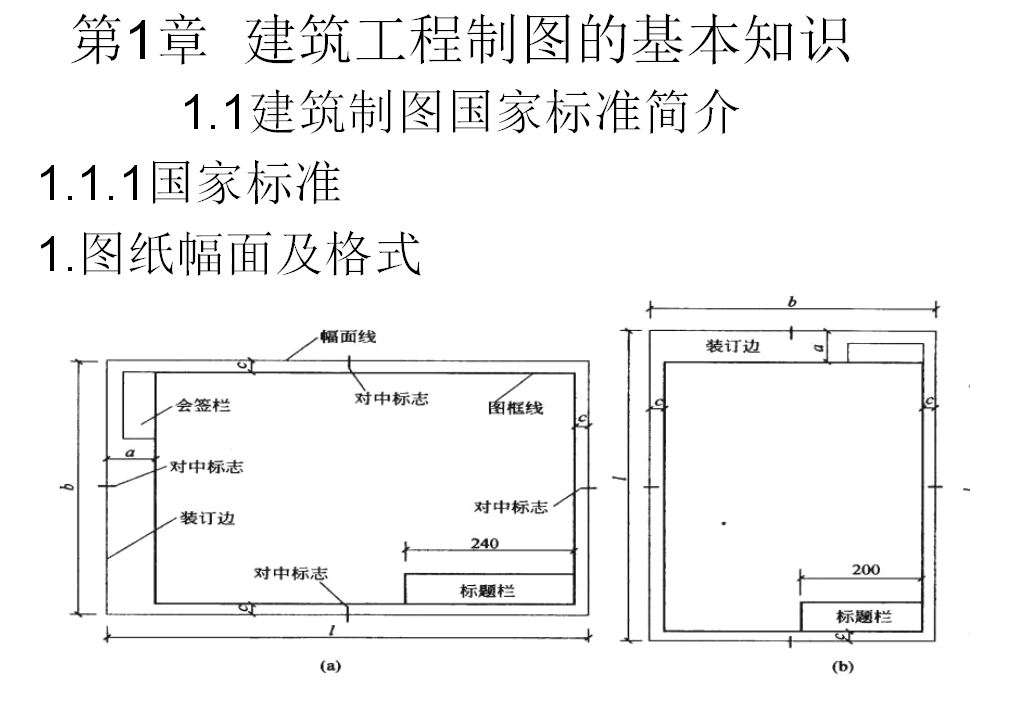

建筑工程制图大全模板可以通过ppt的方式来教导用户们进行建筑工程的相关制图,该款ppt讲解的十分详细,教学起来更加细致,能够大大提升用户们的学习效率,应用于十分方便,感兴趣的朋友们快来下载吧!
建筑工程制图比例要求:
图样的比例为图形与实物相对应的线性尺寸之比
比例的大小是指比值的大小,如1:100大于1:200
绘图所用的比例,应根据图样的用途与被绘对象的复杂程度,并应优先选用表中的常用比例.一般情况下,一个图样选用一种比例
建筑工程制图注意事项:
1.点画线和双点画线的首末两端应是线段,而不是点.点画线与点画线交接或点画线,双点画线,与其他图线交接时,应是线段交接.
2.虚线与虚线交接或虚线与其他图线交接时,都应是线段交接.虚线为实线的延长线时,不得与实线连接.
3.相互平行的虚线,其间距不宜小于其中粗线宽度,且不宜小于0.7mm.
4.图线不得与文字、数字和符号重叠、混淆,不可避免时,应首先保证文字等的清晰.
版权声明：建筑工程制图大全ppt模板所展示的资源内容均来自于第三方用户上传分享，您所下载的资源内容仅供个人学习交流使用，严禁用于商业用途，软件的著作权归原作者所有，如果有侵犯您的权利，请来信告知，我们将及时撤销。
软件下载信息清单：
| 软件名称 | 发布日期 | 文件大小 | 下载文件名 |
|---|---|---|---|
| 建筑工程制图大全ppt模板安装包 | 2024年11月23日 | 7.6M | jzgcztdqpptmb.zip |
